Koncový zesilovač Soulution 717 Power Amplifier

Referenční koncový zesilovač s plně dual-mono architekturou a spínanými napájecími moduly s extrémní impulzní rezervou

Soulution 717 je referenční koncový zesilovač určený k pohonu prakticky libovolné reprosoustavy, včetně zátěží s nízkou impedancí. Celá konstrukce včetně napájení je řešena jako plně dual-mono: levý a pravý kanál mají samostatné desky plošných spojů a jsou vzájemně zcela oddělené, což přináší odstup kanálů nad 120 dB při 1 kHz. Zesilovač posouvá hranice v parametrech šumu, fázové chyby, potlačení souhlasného signálu a zkreslení.

Vstupní stupeň využívá paralelně zapojené přístrojové zesilovače navržené na šířku pásma 20 MHz, nejnižší možný šum a optimální potlačení souhlasného rušení (CMRR nad 105 dB). Napěťový stupeň staví na vysoké smyčkové zesilovací rezervě — loop gain nad 120 dB (DC) při šířce pásma více než 2 MHz v kombinaci s ultralineární zpětnovazební sítí. Proudový stupeň pracuje s 16 výkonovými tranzistory na kanál ve třídě AB, přičemž řídicí obvod měří okamžitý proud každého jednotlivého tranzistoru a nastavuje jeho klidový proud tak, aby všechny pracovaly v identických podmínkách.

Napájení zajišťují čtyři spínané moduly 4 × 600 VA se špičkovým výkonem 4 × 2 100 VA (2 100 W po dobu 5 s). Výstupní impedance regulovaného zdroje zůstává mimořádně nízká v celém relevantním frekvenčním pásmu, čímž se velké filtrační kapacity stávají zbytečnými. Malosignálovou část napájejí distribuované lokální zdroje s DC-DC měniči a rychlými lineárními regulátory umístěnými přímo u spotřebiče, což zkracuje signálové cesty a snižuje šum na úroveň pod −165 dBV/√Hz vztaženo na vstup.

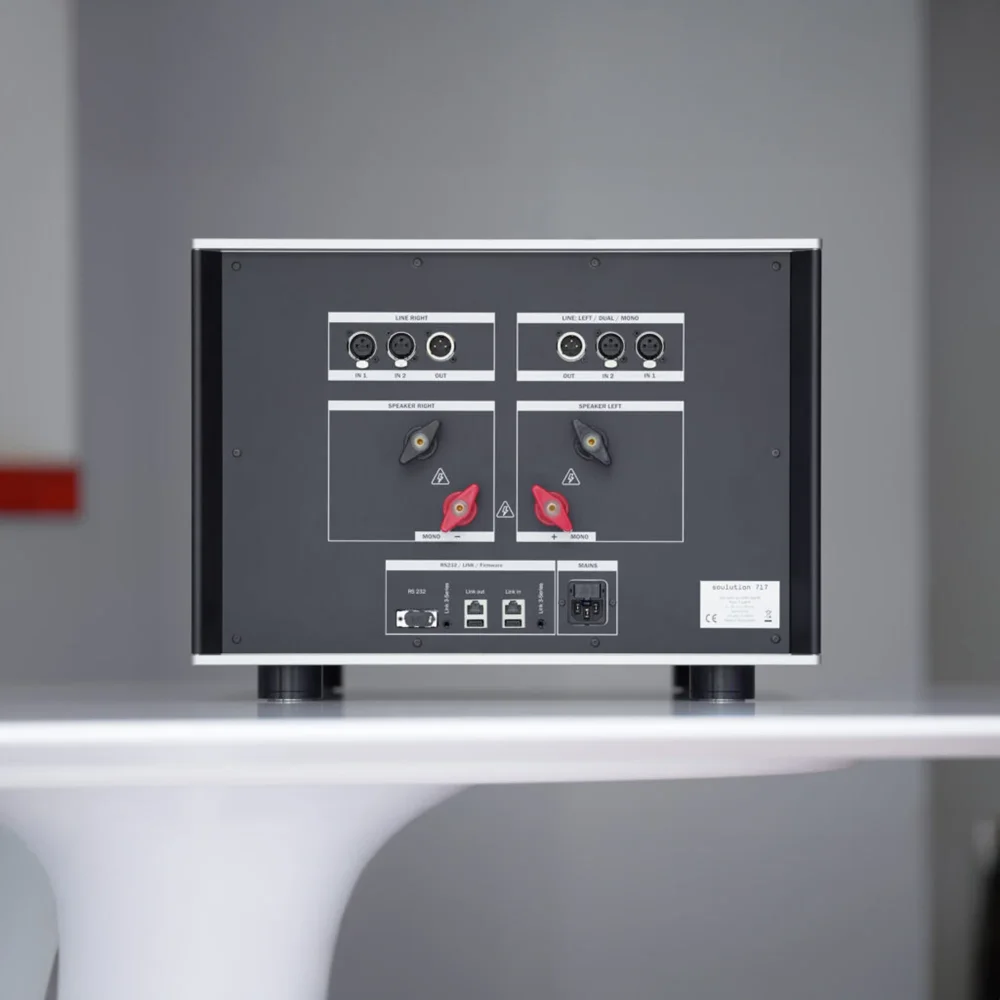

Výsledkem je výkon 2 × 150 W do 8 Ω, 2 × 300 W do 4 Ω a 2 × 600 W do 2 Ω, impulzní výkon nad 2 × 6000 W a schopnost dodat proudové špičky přesahující 400 A; trvalý výstupní proud je z bezpečnostních důvodů limitován na 32 A efektivních na kanál. Fázová chyba pod 0,2° při 20 kHz a THD+N pod 0,0001 % se projevují časovou koherencí a čitelností mikrodynamiky, zatímco činitel tlumení nad 10 000 udržuje kontrolu nad membránami basových měničů a stabilní lokalizaci nástrojů. Připojení zajišťují dva symetrické XLR vstupy s impedancí 4,4 MΩ, dva páry pozlacených měděných svorek a řídicí vstup LINK pro dálkové zapínání signálem 12 V.

Klíčové vlastnosti

• Dual-mono konstrukce: Oddělené desky kanálů, separace nad 120 dB
• Spínané napájení: 4 × 600 VA, špičkově 4 × 2 100 VA
• Proudová rezerva: Impulzní proudy nad 400 A, 16 tranzistorů na kanál
• Fázová koherence: Méně než 0,2° při 20 kHz, pásmo do 2 MHz
• Mimořádně nízký šum: Pod −165 dBV/√Hz vztaženo na vstup
